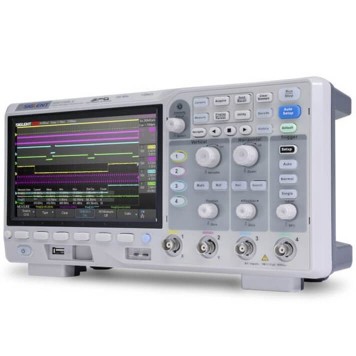

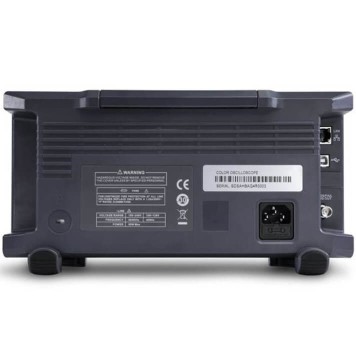

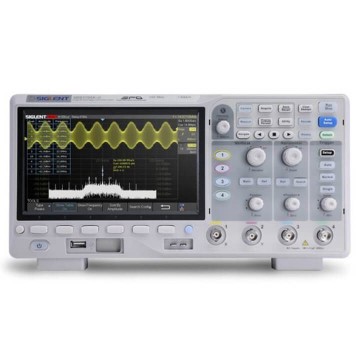

SIGLENT SDS1104X-U Dijital Osiloskop

  SIGLENT SDS1104X-U Dijital Osiloskop , maksimum 1GSa/s örnekleme hızına ve 14 Mpts standart kayıt uzunluğuna sahip 100MHz, 4 kanal Süper Fosfor Osiloskopudur. Kullanım kolaylığı için kullanıcı dostu ön panel tasarımı ile en sık kullanılan fonksiyonlara ulaşılabilir. SIGLENT SDS1104X-U Dijital Osiloskop , cihazında mükemmel sinyal doğruluğu ve performansı sağlayan yeni nesil SPO (Süper Fosforlu Osiloskop) teknolojisini kullanır. Sistem gürültüsü de sektördeki benzer ürünlere göre daha düşüktür. Minimum 500 uV/div dikey giriş aralığı, yüksek hassasiyet ve düşük titreşime sahip yenilikçi bir dijital tetikleme sistemi ve 400.000 kare/sn dalga biçimi yakalama hızı (sıra modu) ile birlikte gelir. SIGLENT SDS1104X-U Dijital Osiloskop , ayrıca bu sınıftaki diğer modellerde bulunmayan bir 256 seviyeli yoğunluk derecelendirme görüntüleme işlevi ve bir renk sıcaklığı görüntüleme modu kullanır.

  SIGLENT SDS1104X-U Dijital Osiloskop , seri veri yolu tetikleme dahil olmak üzere çok sayıda güçlü tetikleme modunu destekler. Seri kod çözme ücretsizdir ve IIC, SPI, UART, CAN ve LIN içerir. Geçmiş dalga biçimi kaydı ve sıralı tetikleme, genişletilmiş dalga biçimi kaydı ve analizine olanak tanır. Diğer bir güçlü ekleme, sinyal spektrumlarını gözlemlerken SDS1000X-E'ye çok yüksek frekans çözünürlüğü veren yeni 1 Mpt FFT matematik işlevidir. Yeni tasarım ayrıca, ölçümleri hızlı ve doğru bir şekilde sağlayan bir donanım yardımcı işlemcisi içerir. SIGLENT'in yeni SDS1000X-E serisinin özellikleri ve performansı bu fiyat sınıfında başka hiçbir yerde karşılaştırılamaz. SIGLENT SDS1104X-U Dijital Osiloskop , cihazının diğer özellikleri:

- Akıllı tetik: Kenar, Eğim, Darbe, Genişlik, Pencere, Çalışma, Aralık, Zaman Aşımı (Bırakma) ve - Model

- Ücretsiz seri veri yolu tetikleme ve kod çözme: IIC, SPI, UART, RS232, CAN ve LIN

- Video, HDTV'yi tetikler ve destekler

- Düşük arka plan gürültüsü ve 500V/div ila 10V/div voltaj ölçekleri

- 10 tür tek düğmeli kısayol, Otomatik kurulum, Varsayılan, İmleçler, Ölç, Yuvarla, Geçmiş, Görüntüle/Sürekli, Süpürmeyi Temizle, Yakınlaştır ve Yazdır'ı destekler

- Kullanıcı tarafından belirlenen tetikleme koşullarına göre maksimum kayıt uzunluğunu birden fazla segmente (80.000'e kadar) bölen, niteleyici olayı yakalamak için dikey küçük bir ölü zaman segmenti ile segmentli edinme (Sıra) modu

- Geçmiş dalga biçimi kaydı (Geçmiş) işlevi, kaydedilen maksimum dalga biçimi uzunluğu 80.000 karedir

- 38 parametrede otomatik ölçüm fonksiyonu, İstatistik, Geçit ölçümü, Matematik ölçümü, Geçmiş ölçümü ve Ref ölçümünü destekler

- 1 Mpt FFT

- Gerçek ölçüm ve Matematik, 14 Mpt belleğin tümünü kullanabilir

- Ön ayar tuşu, kullanıcı ayarları veya fabrika "varsayılanları" için özelleştirilebilir

- Güvenlik Silme modu

- Yüksek hızlı donanım tabanlı Başarılı/Başarısız işlevi

- 800 * 480 çözünürlüğe sahip 7 inçlik büyük TFT-LCD ekran

- Çoklu arayüz türleri: USB Host, USB Device (USB-TMC), LAN (VXI-11), Başarılı/Başarısız, Trigger Out

- SCPI uzaktan kumanda komutlarını destekler

- Çoklu dil ekranı ve gömülü yardım

- Yazılımsız izleme için tarayıcı kontrolü/yerleşik web sayfası (yalnızca 4 kanallı modeller)

- Bode çizim işlevi harici jeneratörü kontrol eder (SIGLENT SDG veya SAG jeneratörleri, sadece 4 kanallı modeller)

SIGLENT SDS1104X-U Dijital Osiloskop , Teknik Özellikleri:

Bant genişliği: 100 MHz

Örnekleme Hızı (maks.): 1 GSa

Dalga Formu Yakalama Hızı: 100000 wfms/sn

Bellek Derinliği: 14 MPt

Görüntüleme: 17,78 cm / 7 inç (800x480)

Kanallar: 4 Kanal

FFT Veri Noktaları: 1 MPt

Dalga Formu Üreteci: Opsiyonel

Mantık Analizörü: Opsiyonel

Seri Kod Çözücü: Var

-Dahil olan aksesuarlar:

1 x Siglent SDS1104X-E Osiloskop

4 x 100 MHz prob

1 x Garanti Kartı

1 x Güç Kablosu

1 x USB Kablosu

1 x Hızlı Başlangıç ​​Kılavuzu
