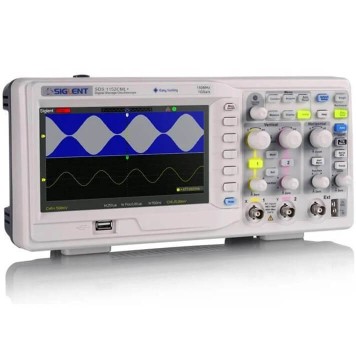

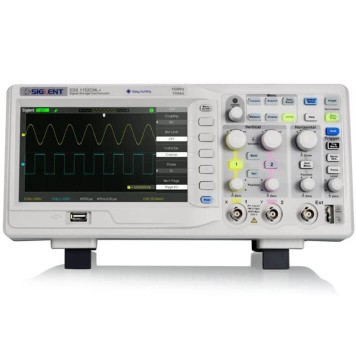

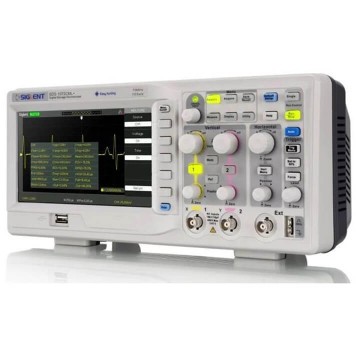

SIGLENT SDS1102CML+ Çift Kanallı Dijital Osiloskop

  SIGLENT SDS1102CML+ Çift Kanallı Dijital Osiloskop , bant genişliğine sahip bir çift kanal genel dijital osiloskoptur. SIGLENT SDS1102CML+ Çift Kanallı Dijital Osiloskop , cihazı doğru dalga biçimi çözünürlüğü sağlamaya ve daha uzun sinyal uzunluklarını yakalamaya yardımcı olan 2 Mpts bellek derinliği içerir. SIGLENT SDS1102CML+ Çift Kanallı Dijital Osiloskop , cihazı 7 inç TFT-LCD (800 * 480) ekranı ile dalga formu ayrıntılarını daha iyi görmenize ve analiz etmenize yardımcı olacak yeterli ekran alanı vardır.

  1 GSa / s örnekleme hızıyla birlikte SDS1102CML + , karmaşık / tekrarlayan ölçümleri hızlandırmak için SIGLENT SDS1102CML+ Çift Kanallı Dijital Osiloskop , cihazı 32 parametre ölçümünü ve ortak matematiksel işlemleri destekler. SIGLENT SDS1102CML+ Çift Kanallı Dijital Osiloskop , cihazının ana özellikleri:

- Çok dilli ekranı ve yerleşik yardımı destekler

- 100MHz bant genişliği

- 1 GSa / s'ye kadar gerçek zamanlı örnekleme oranı, 50 GSa / s'ye kadar eşdeğer zamanlı örnekleme hızı

- 2 Mpts'ye kadar Bellek Derinliği

- Tetik türleri: Kenar, Darbe, Video, Eğim, Alternatif

- Dalga formu matematik fonksiyonları: +, -, *, /, FFT

- 6 dijital frekans sayacı

- Çok dilli ekranı ve yerleşik çevrimiçi yardımı destekler

- 1 dakikadan 5 saate kadar ekran koruyucu

- Dijital filtre ve dalga formu kaydedici işlevi

- Kısayol saklama işlevi tuşu

- 800 * 480 çözünürlüklü 7 inç TFT-LCD ekran

- Çoklu arayüzler: USB Host, USB Aygıtı (USBTMC), LAN (VXI-11), Geçti / Kald

- 32 otomatik ölçüm / 5 görüntüleniyor

- SDS1052DL +, toplam 32 farklı parametre ile gerilim, zaman ve gecikme ölçüm türlerini destekler. Kullanıcı, ekranda görüntülenmek üzere beş ölçüm seçebilir. Tüm ölçüm parametreleri aynı anda görüntülenebilir.

SIGLENT SDS1102CML+ Çift Kanallı Dijital Osiloskop , Teknik Özellikleri:

Bant genişliği: 100MHz

Kanallar: 2CH + 1EXT

Gerçek zamanlı örnekleme oranı: 1GSa / s

Bellek derinliği: 2Mpts

Yükselme süresi: <3.5ns

Giriş empedansı: 1MΩ‖17pF

Zaman tabanı aralığı: 2.5ns / div-50s / div / Scan: 100ms-50s / div

Dikey hassasiyet: 2mV-10V / div

Dikey çözünürlük: 8bit

Tetik kaynağı: CH1, CH2, Ext, Ext / 5, AC Line

Tetik türleri: Kenar, Darbe, Video, Eğim, Alternatif

Matematik İşlemi: +, -, ×, ÷, FFT

Dijital filtre: Yüksek geçiş, Düşük geçiş, Bant geçişi, Bant Durdurma

Maksimum giriş voltajı: ± 400V (DC + AC Pk-Pk), CAT I, CAT II

Dahili depolama: 2 grup referans dalga formu, 20 ayar grubu, 10 grup dalga formu

Harici depolama: Bitmap kaydetme, CSV kaydetme, Dalga formu kaydetme, Ayar kaydetme

Dil: İngilizce, Fransızca, Almanca, Rusça, İspanyolca, Basitleştirilmiş Çince, Geleneksel Çince, Portekizce, Japonca, Korece, İtalyanca, Arapça

Arayüz: USB Ana Bilgisayar, USB Aygıtı, LAN, Başarılı / Başarısız

Ekran: 7 inç (178 mm) renkli TFT (800 * 480) LCD

Güç: AC 100-240V, 45Hz-440Hz, 50VA Max
