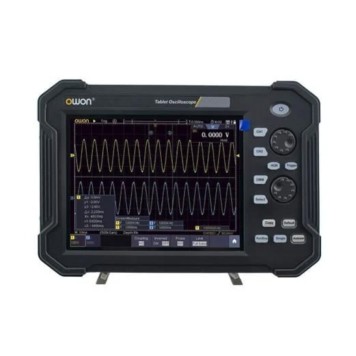

OWON TAO3102 Dijital Tablet Osiloskop

  OWON TAO3102 Dijital Tablet Osiloskop , cihazı Dahili 8000mAh yüksek performanslı lityum pilli Taşınabilir USB Osiloskop, tamamen şarj olduktan sonra 5 saat boyunca sürekli olarak kullanılabilir. OWON TAO3102 Dijital Tablet Osiloskop , cihazı USB arabirimi veri dönüşümünü destekler, böylece osiloskop verilerini ikincil analiz için bilgisayarla paylaşabilirsiniz. OWON TAO3102 Dijital Tablet Osiloskop , 800 x 600 çözünürlüğe sahip kapasitif dokunmatik 8 inç LCD renkli ekran, modern dokunmatik tablet bilgisayarlara benzer bir görsel şölen ve hızlı çalışma ile hizmet eder.

  OWON TAO3102 Dijital Tablet Osiloskop , yan operasyon paneli, tetik seviyesi, kanal seçimi, kontrol alanı, vltage ölçeği, zaman tabanı ve ortak fonksiyon kısayol tuşları (Kopyalama, Varsayılan, Otomatik Ayar, Çalıştır/Durdur vb. dahil) için daha hassas ve hızlı çalışma sağlar. OWON TAO3102 Dijital Tablet Osiloskop , cihazı dahili Wifi Modülü, mobil cihaz aracılığıyla TAO3102 ile bağlantı kurabilir, aynı ekran görüntüsünü gerçekleştirebilir ve depolayabilir ve dalga formu verilerini uygulama aracılığıyla görüntüleyebilir, arkadaşlarınızla paylaşabilir, işbirlikçi analiz gerçekleştirebilir ve işi başarıyla tamamlayabilir.

OWON TAO3102 Dijital Tablet Osiloskop , Teknik Özellikleri:

Çift kanal, 100MHz bant genişliği, 1GS/s örnekleme hızı

Ocilloscope + 4 1/2 basamak multimetre + veri kaydedici

İsteğe bağlı 14 bit yüksek çözünürlüklü ADC

Max 40M kayıt uzunluğu; max 45,000 wfms/s dalga şekli yenileme hızı

Dahili 8000mAh büyük kapasiteli pil, 5 saat boyunca sürekli olarak konuşabilir

8 inç çoklu = nokta kapasitif dokunmatik ekran

SCPI ve LabVIEW destekli

Çok tetikleyici ve bus kod çözme fonksiyonu

Çoklu arayüz entegrasyonu-USB host, USB aygıtı, LAN,WIFI (isteğe bağlı)

100 çalıştırma hafızası

Gelişmiş tetik ve veri yolu kod çözme işlevi

Veri kaydedici işlevi

LabVIEW sürücüsü

Matematiksel fonksiyonlar: toplama, çıkarma, bölme, çarpma ve FFT

Bant Genişliği: 100MHz

Örnekleme Hızı: 1GS/s

Dikey Çözünürlük (A/D): 8 bit

Kayıt Uzunluğu: 40M

Dalga Formu Yenileme Hızı: 45000 wfms/s

Yatay Ölçek (s/böl): 1ns/div - 1000s/div, adım adım 1 - 2 - 5

Kanal: 2

Ekran: 8 inç renkli LCD, 800 x 600 piksel ekran, çoklu dokunmatik ekran

Giriş Empedansı: 1MΩ ± %2, 15pF ile paralel olarak ± 5pF

Maks Giriş Voltajı: 1MΩ ≤ 300Vrms

DC Kazanç Doğruluğu: ±3%

Prob Zayıflatma Faktörü: 0.001X - 1000X, adım adım 1 - 2 - 5

Giriş Bağlantısı: DC, AC, GND

Dikey Hassasiyet : 1mV/böl - 10V/div (girişte)

Tetikleme Tipi: Kenar, Video, Darbe, Eğim, Çalışma, Windows, Zaman Aşımı, Nth Edge, Logic, I2C, SPI, UART(RS232) ve CAN (isteğe bağlı)

Veri Yolu Kod Çözme (isteğe bağlı): I2C, SPI, UART / RS232, CAN

Tetikleme Modu: Otomatik, Normal ve Tek

Otomatik Ölçüm: Vpp, Vavg, Vrms, Freq, Dönem, Hafta RMS, İmleç RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Faz A→B ↑, Faz A→B↓, Ön Çekim, Yükselme Süresi, Düşme Süresi , +Genişlik, -Genişlik, +Görev, -Görev, Görev Döngüsü, Gecikme A→B ↑, Gecikme A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area, FRR , FRF, FFR, FFF, LRR, LRF, LFR, LFF

Dalga Biçimi Matematik: ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, Kullanıcı Tanımlı İşlev, Dijital Filtre

Dalga Biçimi Depolama: 100 dalga biçimi

İletişim Arayüzü: USB ana bilgisayar, USB cihazı, Başarılı/Başarısız, LAN ve WIFI (isteğe bağlı)

Frekans Sayacı: Mevcut

Dijital Multimetre:

1.Ekran: 4-1 / 2 basamak

2.Otomatik Aralık

3.Voltaj: mV (20.000mV–200mV); DCV (2.0000V–1000.0V); ACV (2.0000V–750V)

4. Akım: DCA (20.00A); ACA (20.00A)

5.Direnç: 200.00Ω–100.00MΩ

6.Diyot Testi: Evet

Pil: 7,4V, 8000mAh， 5 saat çalışma

Boyut (G x Y x D): 270 x 191 x 48 mm

Cihaz Ağırlığı: Yaklaşık 1,7 kg

Çift Kanal, 100MHz bant genişliği, 1 GSa/s örnekleme hızı, 8-bit yüksek çözünürlüklü donanım çalışması.

Mükemmel ölçüm performansı, 100 dalga formu hafıza depolaması ile 40M kayıt uzunluğu; 45000 wfms/s dalga biçimi yüksek yenileme hızı, ayrıntılı dalga biçimi ayrıntılarını yakalamak için; Düşük arka plan gürültüsü, daha iyi küçük sinyal ölçümüne olanak tanır.

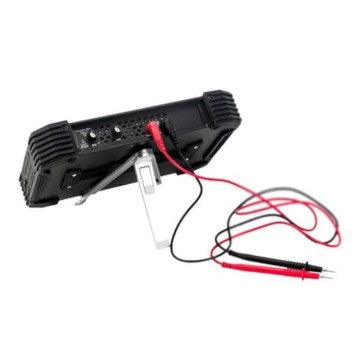

Multimetre arayüzünü gösterebilen dahili 4-1 / 2 basamaklı multimetreye sahip çok yönlü dijital tablet osiloskobu. Multimetrenin veri kaydetme işlevi, verileri uzun süre kaydedebilir ve CSV dosyasına aktarabilir.

Çoklu Tetikleme modu (Edge, Vedio, Darbe, Eğim, Çalışma, Windows, vb.) ve veri yolu kod çözme işlevi (I2C, SPI, CAN, RS232/UART), Çoklu dalga biçimi matematik işlemlerini destekler (＋, －, ×, ÷, FFT ，FFTrms,Intg,Diff,Sqrt, Kullanıcı Tanımlı Fonksiyon, Dijital Filtre).

-Paket Listesi:

1 * TAO3102 Dijital Depolamalı Osiloskop

1 * Güç Kablosu

1 * Adaptör

1 * Mikro USB Kablosu

1 * BNC-SAM

1 * Multimetre Kablosu

2 * Prob

1 * Akım Ext. Modül

1 * Prob Ayarı

1 * Stand Tutucu

1 * CD ROM

1 * Hızlı Kılavuz

1 * Taşıma Çantası
