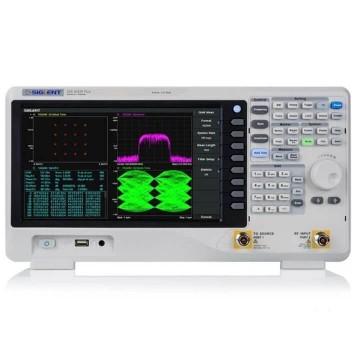

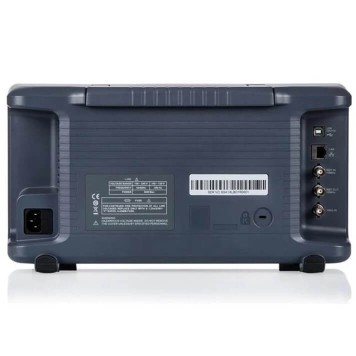

SIGLENT SSA3021X Spektrum Analizörü

  SIGLENT SSA3021X Spektrum Analizörü , artı spektrum analizi RF sinyali ve ağ analizi için güçlü ve esnek bir araçtır. SIGLENT SSA3021X Spektrum Analizörü , 2,1 GHz frekans aralığına sahip analizör, güvenilir otomatik ölçümler ve çok sayıda çalışma modu sunar. SIGLENT SSA3021X Spektrum Analizörü , cihazının temel işlevi ve seçenekleri arasında RF güç ölçümü, vektör sinyal modülasyon analizi, yansıma ölçümü ve EMI testi bulunur.

  SIGLENT SSA3021X Spektrum Analizörü , cihazının uygulamaları, yayın izleme / değerlendirme, saha araştırması, S-parametresi ölçümü, analog / dijital modülasyon analizi, EMI ön uygunluk testi, araştırma ve geliştirme, eğitim, üretim ve bakımı içerir. SIGLENT SSA3021X Spektrum Analizörü , cihazının diğer özellikleri:

- Siglent SSA3021X 2.1GHz Spektrum Analizörü düşük gürültü, bu spektrum analizörünün benzersiz bir özelliğidir. Bu, özellikle daha küçük sinyallerde ölçüm hatasını sınırlar.

- Siglent SSA3021X 2.1GHz Spektrum Analizörü cihazında verilen gürültü rakamı yalnızca -161dBm / Hz'dir. Bu, tipik kullanımda fark edilmeyecek kadar düşüktür. Standart Ön amplifikatör, küçük sinyallere kadar ölçüm yapılmasına izin verir, ancak sinyalin bire bir görüntüsü için devre dışı bırakılabilir.

 - 380 MHz'de başlayan GSM gibi 2,1 GHz'e kadar bant genişliğine sahip yaygın sinyaller, bu spektrum analizörünün kapsama alanı içindedir.

- Bu spektrum analizörlerinin kullanışlı bir özelliği, bunları isteğe bağlı aksesuarlarla yükseltme yeteneğidir. Bu seçeneklerden biri, anten mühendisleri için önemli bir özellik olan - ACPR veya Bitişik Kanal Güç Oranıdır. Kanalların birbiriyle çok fazla örtüşmesine izin verilmediğinden bu, kablosuz telekomünikasyonda bir gerekliliktir.

- 1024'e 600 piksellik büyük 10,1 "WVGA ekran, ölçüm verileri için geniş alan sunar. Yazılım aynı anda 4 imleci destekler ve bu da kolay veri analizi sağlar.

SIGLENT SSA3021X Spektrum Analizörü , Ana Özellikleri:

Spectrum Analyzer Frekans Aralığı 9 kHz'den 2.1 GHz / 3.2 GHz / 7.5 GHz'e kadar

-165 dBm / Hz Görüntülenen Ortalama Gürültü Seviyesi (Tip.)

-98 dBc / Hz. @ 10 kHz Ofset Faz Gürültüsü (1 GHz, Tipik)

Seviye Ölçüm Belirsizliği <0,7 dB (Tip.)

1 Hz Minimum Çözünürlük Bant Genişliği (RBW)

Ön Amplifikatör Standart İzleme Üreteci (Opt.)

Analog ve Dijital Sinyal Modülasyon Analiz Modu (Opsiyon)

Yansıma Ölçüm Kiti (Ops.)

EMI Filtresi ve Quasi-Peak Dedektör Kiti (Opsiyon)

Gelişmiş Ölçüm Kiti (Opsiyon)

10.1 lnch Çoklu Dokunmatik Ekran, Fare ve Klavye destekli

PC ve Mobil Terminallerde Web Tarayıcısı Uzaktan Kumandası ve Dosya İşlemi

Siglent SSA3021X 2.1GHz Spektrum Analizörü , Teknik Özellikleri:

Frekans aralığı: 9 kHz .. 2,1 GHz

Ön amplifikatör

İzleme jeneratörü: 100 kHz .. 2,1 GHz

Çözünürlük bant genişliği (RBW): 1 Hz .. 1 MHz

Ortalama görüntülenen sinyal-gürültü oranı (DANL): -161 dBm / Hz

Faz gürültüsü: <-98 dBc / Hz @ 1 GHz, 10 kHz ofset

Genlik doğruluğu: <0.7 dB

-Dahil Olan Aksesuarlar:

1 x Siglent SSA3021X PLUS, TG ile

1 x Garanti Kartı

1 x Güç Kablosu

1 x USB Kablosu

1 x Hızlı Başlangıç ​​Kılavuzu
