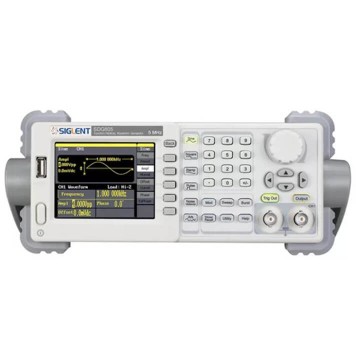

SIGLENT SDG830 Sinyal Jeneratörü

  SIGLENT SDG830 Sinyal Jeneratörü , benzer DDS sinyal jeneratörüne göre performans bakımından çok daha üstündür. SIGLENT SDG830 Sinyal Jeneratörü , SDG800 serisinden ve Fonksiyon / Opsiyonel Dalga Jeneratörü, maksimum 5 MHZ, 10 MHZ, 30 MHZ ve 125 MSa / s örnekleme frekansı çıkış frekansı ile donatılmıştır. Yeni geliştirilmiş EasyPulse teknolojisi ile SIGLENT SDG830 Sinyal Jeneratörü , düşük devir sayısı, frekans etkisinden bağımsız olarak hızlı yükselen / düşen kenarı üretebilirken, görev döngüsü, kenar ve darbe genişliği geniş ve doğru bir şekilde ayarlanabilir.

  SIGLENT SDG830 Sinyal Jeneratörü , gelişmiş DDS teknolojisi, 30MHz, 125MSa / s örnekleme hızı, 14bit dikey çözünürlük. Cihaz tek kanallı çıkışı, 5 çeşit standart dalga formu, dahili 46 çeşit keyfi dalga formu (DC dahil) vardır. SIGLENT SDG830 Sinyal Jeneratörü , cihazının komple modülasyon fonksiyonları: AM, DSB-AM, FM, PM, FSK, ASK, PWM, doğrusal / logaritmik tarama ve patlama

Yenilikçi EasyPulse teknolojisi, düşük titreşimli, hızlı yükselen / düşen kenar darbesi verebilir

Standart arayüzler: USB Cihazı, USB Host, U-Disk depolama ve yazılım güncellemesini destekler

Kullanıcının keyfi dalga şekilleri için 10 kalıcı depolama alanı sağlayın

Standart çıkış dalga formunun 5 türü (Tek, Kare, Rampa, Darbe ve Gauss gürültüsü)

3,5 inç tam renkli ekran ile

SIGLENT Dijital Depolama Osiloskopuna kesintisiz bağlanabilir

Güçlü rasgele dalga biçimi düzenleme yazılımı EasyWave ile yapılandırılabilir

SIGLENT SDG830 Sinyal Jeneratörü , Teknik Özellikleri:

Maksimum çıkış frekansı: 30MHz

Çıkış kanalları: 1

Örnekleme oranı: 125 MSa / s

Dalga uzunluğu: 16 kpts

Frekans çözünürlüğü: 1 μHz

Dikey çözünürlük: 14 bit

Dalga biçimi:

Sinüs , Kare , Rampa , Darbe , Gauss beyaz gürültüsü , Keyfi dalga formu , 46 tür yerleşik rasgele dalga formu

Sinüs dalgası: 1μHz ~ 30MHz

Kare dalgası: 1μHz ~ 10MHz

Nabız: 500μHz ~ 5MHz

Rampa / Üçgen: 1μHz ~ 300KHz

Gauss beyaz gürültü: > 30MHz Bant genişliği (-3dB)

Keyfi dalga formu: 1μHz ~ 5MHz

Modülasyon fonksiyonu: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst

Standart konfigürasyon: USB Host ve USB Aygıtı

Genlik (Yüksek Direnç): 4mVpp ~ 20Vpp （≤10MHz）, 4mVpp ~ 10Vpp （> 10MHz）

-Uygulama alanları:

Analog sensör

Simülasyon ortam sinyalleri

Devre fonksiyon testi

IC testi

Araştırma ve eğitim
