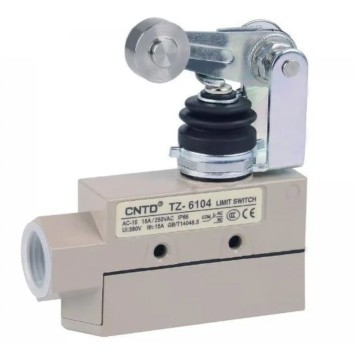

Limit Switch CNTD TZ-6104
Limit Switch CNTD TZ-6104 , dahili CM yatay limit anahtarıdır. Limit Switch CNTD TZ-6104 , yüksek mekanik dayanım, esas olarak alüminyum dökümden oluşur. Limit Switch CNTD TZ-6104 , su geçirmez ve yağ geçirmez yapıya sahiptir.
Limit Switch CNTD TZ-6104 , CM yatay limit anahtarı ile aynı anma değeri ve karakteristik özelliklere sahiptir. Limit Switch CNTD TZ-6104 , farklı uygulamalar için çeşitli aktüatörleri vardır.
Limit Switch CNTD TZ-6104 , Teknik Özellikleri:
Rated Voltage | Noninductive Load (A) | Inductive Load (A) | ||||||
Resistance Load | Lamp Load | Inductive Load | Motor Load | |||||
NC | NO | NC | NO | NC | NO | NC | NO | |
125VAC 250VAC | 5 | 5 | 1.5 | 0.7 0.5 | 3 | 3 | 2 | 1 |
8VDC | 5 | 5 | 3 | 3 | 5 | 4 | 3 | 3 |
14VDC | 5 | 5 | 3 | 3 | 4 | 4 | 3 | 3 |
30VDC | 5 | 5 | 3 | 3 | 4 | 4 | 3 | 3 |
125VDC | 0.4 | 0.4 | ||||||
250VDC | 0.2 | 0.2 | ||||||
Inrush Current | N.C: below 24A, N.O: below 12A | |||||||
NOTLAR:
1.Endüktif yükün güç faktörü 0,4 dk.(AC) ve zaman sabiti 7 msn'dir. maks.(DC).
2.Lamba yükü sabit durum akımının 10 katı ani akıma sahipken, motor yükü sabit durum akımının 6 katı ani akıma sahiptir.
3.Yaylı ürün, kullanılabilir çalışma parçası aralığı üçte bir içindedir.
Operation speed | 5mm-0.5m/s |
Operating frequency | Electical: 20 operations/min |
Contact resistance | 25mΩ max. (initial value） |
Insulation resistance | 100mΩ min. （below 500VDC） |
Dielectric strength | 1500VAC, 50/60 Hz for 1 minute between current-carrying and non--current-carrying metal parts |
1500VAC, 50/60 Hz for 1 minute between current-carrying and non--current-carrying metal parts | |
1500VAC, 50/60 Hz for 1 minute between each terminal and ground | |
Vibration | 10-55Hz,1.5mm double amplitude |
Shock | Mechanical durable: 1, 000m/Sec2 (about 100G’S) Malfunction: 300m/Sec2 (about 30G’S) |
Ambient temperature | Using：-20~+80℃（With no icing） |
Humidity | <95% RH |
Electrical life | 500,000 operations above |
Protection level | IP66 |
NOTLAR: Kanal konektörünün varsayılan boyutu M20x1,5'tir, uygun kablo konektörüdür. Kanal konektör boyutu, ürün model numarası artı (-P) ile birlikte PG13.5'tir, örnek:TZ-6104-P.
