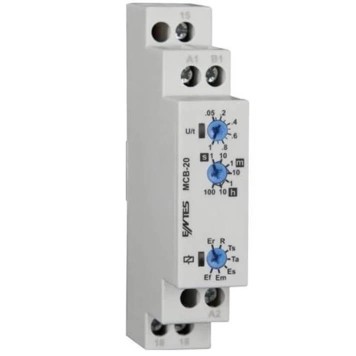

ENTES MCB 20 Start Uçlu Zaman Rölesi

  ENTES MCB 20 Start Uçlu Zaman Rölesi , start uçlu 12-240V AC/DC fonksiyonel zaman rölesidir. ENTES MCB 20 Start Uçlu Zaman Rölesi , 7 farklı çalışma fonksiyonu vardır. ENTES MCB 20 Start Uçlu Zaman Rölesi , cihazının çalışma sıcaklığı 25ºC...+55ºC’dir.

ENTES MCB 20 Start Uçlu Zaman Rölesi , cihazının zaman Ayarı: 50ms...100h (50 milisaniyeden 100 saate kadar). ENTES MCB 20 Start Uçlu Zaman Rölesi , cihazının kontağı 1 C/O (COM, NO, NC).

ENTES MCB 20 Start Uçlu Zaman Rölesi , Cihazının Fonksiyonları:

ER

Çekmede Gecikme

Besleme girişine 'U' gerilimi uygulandığında, 't' set süresi başlatılır (Yeşil LED U/t yanıp söner). 't' set süresinin bitmesinin ardından (Yeşil LED U/t sürekli yanar) R röle çıkışı ON konumuna geçer (Sarı LED yanar). Cihazın besleme gerilimi kesilene kadar röle çekili konumda kalır. 't' set süresi bitmeden önce besleme gerilimi kesilirse sayılmış zaman aralığı silinir ve besleme gerilimi tekrar uygulandığında 't' set süresi saymaya başlar.

R

Kontrol Girişli Bırakmada Gecikme

A1-A2 uçlarına gerilim uygulanması ile başlar, röle ayarlanan süre kadar çekili kaldıktan sonra ilk konumuna geri döner.

TS

Basarken Tetiklemeli Bırakmada Gecikmeli

Cihaza 'U' besleme gerilimi sürekli olarak uygulanmalıdır (Yeşil LED U/t yanar). S kumanda kontağı kapandığında, R çıkış rölesi ON konumuna geçer (Sarı LED yanar) ve 't' set süresi başlar (Yeşil LED U/t yanıp söner). 't' set süresi bittiğinde (Yeşil LED U/t sürekli yanar) röle çıkışı OFF konumuna geçer (Sarı LED söner). 't' set süresince, kumanda kontağı kullanımı döngüyü etkilemez, 't' set süresi bittikten sonra kumanda kontağı bir sonraki döngüyü başlatır.

TA

Bırakırken Tetiklemeli Bırakmada Gecikmeli

Cihaza 'U' besleme gerilimi sürekli olarak uygulanmalıdır (Yeşil LED U/t yanar). S kumanda kontağının kapanması cihazın konumunu etilemez. Kumanda kontağının açılmasıyla R çıkış rölesi ON konumuna geçer (Sarı LED yanar) ve 't' set süresi başlar (Yeşil LED U/t yanıp söner). 't' süresi bittiğinde (Yeşil LED U/t sürekli yanar) röle çıkışı OFF konumuna geçer (Sarı LED söner). Sayma süresince, kumanda kontağı birkaç defa kullanılabilir. 't' set süresince, kumanda kontağı kullanımı döngüyü etkilemez, 't' set süresi bittikten sonra kumanda kontağı bir sonraki döngüyü başlatır.

ES

Kontrol Girişli Çekmede Gecikmeli

Cihaza 'U' besleme gerilimi sürekli olarak uygulanmalıdır (Yeşil LED U/t yanar). S kumanda kontağı kapandığında, 't' set süresi başlar (Yeşil LED U/t yanıp söner). 't' süresinin bittiğinde (Yeşil LED U/t sürekli yanar) R röle çıkışı ON konumuna geçer (Sarı LED yanar). Cihazın besleme gerilimi kesilene kadar veya 'S' kontağı açılana kadar röle konumunu korur. Eğer kumanda kontağı 't' set süresinden önce açılırsa sayılan zaman aralığı silinir ve 'S' kumanda kontağı tekrar kapandığında süre tekrar başlar.

EM

Bırakmada Gecikme

Besleme girişine 'U' gerilimi uygulandığında, R çıkış rölesi ON konumuna geçer (Sarı LED yanar) ve 't' set süresi başlar (Yeşil LED U/t yanıp söner). 't' süresi bittiğinde (Yeşil LED U/t sürekli yanar) R Röle çıkışı OFF konumuna geçer (Sarı LED söner). Cihazın besleme gerilimi kesilene kadar röle konumunu korur. 't' set süresi bitmeden önce besleme gerilimi kesilirse sayılmış zaman aralığı silinir ve besleme gerilimi tekrar uygulandığında 't' set süresi saymaya başlar.

EF

Flaşör

Besleme girişine 'U' gerilimi uygulandığında, 't' set süresi başlar (Yeşil LED U/t yanıp söner). 't' set süresi bittiğinde R röle çıkışı ON konumuna geçer (Sarı LED yanar) 't' set süresi tekrar başlayacaktır. 't' set süresi bittiğinde (Yeşil LED U/t yanıp söner) R röle çıkışı OFF konumuna geçer (Sarı LED söner). Besleme gerilimi kesilene kadar röle çıkışı 1:1 oranında tetiklenecektir.
