Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihazı
-500x500.jpg)
-500x500.jpg)
-500x500.jpg)
%20(1)-500x500.jpg)
-56x56.jpg)
-56x56.jpg)
-56x56.jpg)
%20(1)-56x56.jpg)
Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihazı, kullanılan ekipmanların uygun topraklama direnç limitlerinde olup olmadıklarını ve uygun takılıp takılmadıklarını üç bağımsız fonksiyonu sayesinde (sol ayakkabı, sağ ayakkabı, bilek kayışı) bir seferde test edebilmek amaçlı tasarlanmıştır. Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihazı, Tek telli standart bileklikler ile kullanıma uygundur.9V Pil ile çalışmaktadır ve paket içerisinde pil yer almaktadır. Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihazı, Opsiyonel olarak AC adaptör ile çalışabilir yapıdadır. Üzerinde 3 adet farklı değerleri sembolize eden test sonucu uyarı LED’i bulunmaktadır. (Low – Pass – High). Röle çıkışı özelliği bulunmamaktadır.
Diğer Bakon ürünlerimiz için sitemizi ziyaret edebilirsiniz.
Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihaz, Bakon 698A "Pass” test limiti 750 kilohm - 35 megohm aralığındadır. İletken ayakkabılar, kullanıcının kullanım koşullarına göre ayarlanabilen 100KΩ-35MΩ'dir. Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihazı, Topuk bandı testi için siyah renkte test plakası yer almaktadır. Bileklik ve topuk bandı test cihazı ana ünitesini ve topuk bandı test plakasını birbirine bağlayan beyaz renkli standı bulunmaktadır.
Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihazı, Her yıl kalibrasyonu yapılmalıdır. Stand kuru zemine yerleştirilmelidir. Pedal temiz ve kuru tutulmalıdır.
Uygulama Alanları
– Elektronik Ürün Montaj işlemlerinde
– Ürün Geliştirme ve Bilimsel Araştırma Laboratuvarlarında
– Elektronik Bakım Ürünlerin Bakım İşlemlerinde
– Elektrikli Lehimleme İşlemlerinde
– Beceri eğitimi veren ve her türlü elektronik imalat onarım yapan kurumlar, kuruluşlar, okullar vb.
– Cep telefonu, PC tamiri, lehimleme onarımı işlerinde
– Üniversite, Teknik Laboratuvar ve Ar-ge Laboratuvarlarında, personel İş güvenliğini sağlamak oluşabilecek olan statik elektiriğin tespitinde kullanılmaktadır.
Neden Bakon BK698A?
- Bileklik ve ayakkabı/topuk bandı testi — Personelin kullandığı ESD koruyucu ekipmanların uygunluğunu kontrol etmeye yardımcı olur
- Sol ve sağ ayakkabı ayrı testi — Her iki ayakkabının ESD bağlantısını ayrı ayrı kontrol etme imkânı sunar
- Üç LED gösterge — Test sonucunu Low, Pass ve High göstergeleri üzerinden kolayca takip etme imkânı
- Pratik ve hızlı kontrol — EPA girişlerinde personelin ESD ekipmanlarını çalışma öncesinde hızlı şekilde kontrol etmesini sağlar
- Tek telli ESD bileklik uyumluluğu — Standart tek telli ESD bilekliklerin kontrolünde kullanılabilir
- 9V pil ile çalışma — Harici enerji kaynağına ihtiyaç duymadan pratik kullanım imkânı
- ESD güvenliğini destekleyen çözüm — Elektronik komponentlerin statik elektrik kaynaklı hasarlardan korunmasına yönelik kontrol süreçlerine katkı sağlar
- Üretim ve bakım süreçlerine uygun — Elektronik üretim, montaj, bakım, onarım ve test alanlarında günlük kullanıma uygundur
Bu ESD Test Cihazını Kimler Kullanmalı?
- ESD kontrollü alanlarda çalışan işletmeler — Elektronik komponentlerin statik elektrikten korunmasının önemli olduğu üretim ortamlarında çalışan firmalar için
- Elektronik üretim ve montaj tesisleri — Üretim öncesinde personelin ESD bileklik ve ayakkabı/topuk bandı bağlantısını kontrol etmek isteyen işletmeler için
- Teknik servisler ve bakım ekipleri — Elektronik cihaz ve devre kartları üzerinde çalışan personelin ESD koruma ekipmanlarını düzenli olarak test etmesi için
- Elektronik kart ve PCB üreticileri — Hassas elektronik komponentlerle çalışan personelin ESD ekipmanlarının doğru şekilde çalıştığından emin olmak isteyen işletmeler için
- Ar-Ge ve laboratuvarlar — Hassas elektronik devreler üzerinde çalışma yapan mühendis ve teknisyenlerin ESD güvenliğini desteklemek için
- ESD denetimi ve kalite kontrol ekipleri — EPA girişlerinde personelin bileklik ve ayakkabı/topuk bandı durumunu hızlı ve pratik şekilde kontrol etmek için
Bakon BK698A ESD Bileklik ve Topuk Bandı Test Cihazı
Bakon BK698A Profesyonel ESD Personel Test Sistemi
Bakon BK698A, ESD korumalı çalışma alanlarında personel topraklama güvenliğini hızlı, güvenilir ve profesyonel şekilde kontrol etmek amacıyla geliştirilmiş endüstriyel ESD test sistemidir. Sol ayakkabı, sağ ayakkabı ve bileklik testlerini aynı anda gerçekleştirebilen 3 bağımsız test fonksiyonu sayesinde operatörün ESD koruma ekipmanlarının uygun direnç aralıklarında olup olmadığını tek seferde analiz eder.
Elektronik üretim tesisleri, PCB montaj hatları, laboratuvarlar, savunma sanayi, otomotiv elektroniği ve hassas üretim alanları için ideal olan BK698A; hızlı ölçüm yapısı, PASS / LO / HI LED durum sistemi ve sesli alarm özellikleri ile güvenli çalışma süreçlerini destekler.
Ayarlanabilir paslanmaz çelik stand yapısı, ultra ince 20 mm panel tasarımı ve kullanıcı dostu kontrol sistemi sayesinde yoğun endüstriyel kullanıma uygundur. Kompakt yapısı, düşük güç tüketimi ve yüksek ölçüm hassasiyeti ile profesyonel ESD kontrol süreçlerinde stabil ve uzun ömürlü performans sunar.
Profesyonel ESD Güvenliği ve Çoklu Test Sistemi
BK698A, personel üzerindeki ESD koruma ekipmanlarının doğru şekilde kullanılıp kullanılmadığını hızlı şekilde analiz ederek üretim alanlarında oluşabilecek elektrostatik riskleri minimize etmeye yardımcı olur. Sol ayakkabı, sağ ayakkabı ve bileklik ölçümlerini tek seferde gerçekleştirebilen sistem, operatör kontrol süreçlerini hızlandırırken insan kaynaklı test hatalarını azaltır.
Elektronik üretimden laboratuvar ortamlarına, savunma sanayinden otomotiv üretim tesislerine kadar birçok farklı sektörde güvenli kullanım sağlar. PASS / LO / HI LED göstergeleri sayesinde test sonuçları anında görüntülenebilirken, sesli alarm sistemi kullanıcıyı hızlı şekilde bilgilendirir.
Tek Dokunuşta Hızlı Test ve Kullanım Senaryosu
BK698A, günlük ESD kontrol süreçlerini pratik ve hızlı hale getirmek için tasarlanmıştır. Kullanıcı; bileklik bağlantısını yaptıktan sonra ayaklarını test plakaları üzerine yerleştirerek TEST butonuna basar. Yaklaşık 1 saniye içerisinde sistem ölçümü tamamlar ve sonucu LED göstergeleri ile operatöre bildirir.
Tek dokunuşlu kullanım yapısı sayesinde yoğun üretim alanlarında hızlı personel kontrolü sağlanırken, kolay anlaşılır LED sistemi operatörün sonucu anında yorumlamasına yardımcı olur. Düzenli kullanım ile ESD koruma ekipmanlarının güvenilirliği sürekli kontrol altında tutulabilir.
Turnike ve Access Control Sistemleri ile EntegrasyonBakon BK698A, turnike ve access control sistemleri ile entegre çalışabilecek profesyonel ESD kontrol altyapısına sahiptir. Sistem, ESD testini başarıyla geçen personelin kontrollü geçiş yapmasına yardımcı olurken, uygun olmayan test sonuçlarında geçişin engellenmesini destekleyen güvenlik senaryoları için kullanılabilir.
USB, RS485, Wiegand ve kuru kontak entegrasyon altyapıları sayesinde fabrika giriş sistemleri, kartlı geçiş sistemleri, biyometrik doğrulama çözümleri ve otomasyon altyapıları ile uyumlu şekilde kullanılabilir. Bu yapı özellikle elektronik üretim tesisleri, EPA alanları ve yüksek güvenlik gerektiren üretim hatlarında önemli avantaj sağlar.

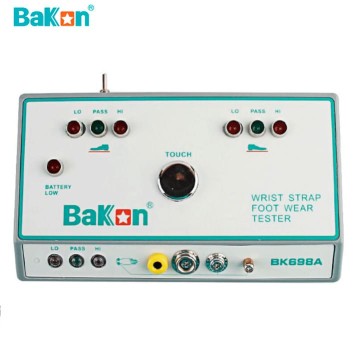

PASS / LO / HI LED Durum ve Sesli Alarm Sistemi
BK698A üzerinde bulunan üç renkli LED gösterge sistemi, test sonucunu kullanıcıya anında ve net şekilde iletir. PASS (Yeşil) göstergesi direnç değerlerinin uygun aralıkta olduğunu belirtirken, LO (Düşük) ve HI (Yüksek) durumları olası topraklama problemlerini işaret eder.
Sesli alarm sistemi sayesinde operatör sonuçları yalnızca görsel olarak değil aynı zamanda sesli uyarı ile de takip edebilir. Düşük direnç ve yüksek direnç durumlarında farklı tonlarda alarm verilerek kullanıcı hızlı şekilde bilgilendirilir. Bu yapı özellikle yoğun çalışma ortamlarında güvenli kontrol süreçlerini kolaylaştırır.
Ölçüm Aralıkları ve ESD Güvenlik Kontrolü
BK698A, bileklik ve ayakkabı testlerinde profesyonel ölçüm aralıkları sunarak ESD koruma ekipmanlarının güvenilir şekilde kontrol edilmesini sağlar. Sistem; direnç değerlerini analiz ederek ekipmanın ESD güvenliği açısından uygun durumda olup olmadığını değerlendirir.
PASS durumunda operatör ekipmanının güvenli kullanım için uygun olduğu doğrulanırken, LO veya HI uyarıları bağlantı problemleri, hatalı kullanım veya ekipman arızaları gibi olası risklerin hızlı şekilde tespit edilmesine yardımcı olur.
Yüksek ölçüm hassasiyeti, stabil çalışma yapısı ve endüstriyel kullanım odaklı tasarımı sayesinde BK698A, profesyonel ESD kontrol süreçlerinde güvenilir sonuçlar sunar.
Profesyonel ESD Kontrolü İçin Optimize Edilmiş Teknik Yapı
Bakon BK698A, ESD korumalı çalışma alanlarında personel topraklama güvenliğini kontrol etmek için geliştirilmiş profesyonel bileklik ve topuk bandı test cihazıdır. Sol ayakkabı, sağ ayakkabı ve bileklik testlerini aynı anda gerçekleştirebilen 3 bağımsız test fonksiyonu ile üretim alanlarında hızlı ve güvenilir ESD kontrolü sağlar.
PASS / LO / HI LED durum göstergeleri, sesli alarm sistemi, ±10% test hassasiyeti, ayarlanabilir stand yapısı, 400×300×20 mm test paneli ve 96×166×40 mm kompakt kontrol ünitesi ile elektronik üretim tesisleri, PCB montaj hatları, laboratuvarlar, EPA alanları ve teknik servis uygulamaları için stabil, pratik ve profesyonel kullanım sunar.
| Teknik Özellikler | |
|---|---|
| Özellik | Değer |
| Marka | Bakon |
| Model | BK698A |
| Ürün Tipi | ESD Bileklik ve Topuk Bandı Test Cihazı |
| Ürün Kodu | 12.02.06.98 |
| Test Fonksiyonu | Sol Ayak / Sağ Ayak / Bileklik |
| Test Sistemi | 3 Bağımsız Test Fonksiyonu |
| LED Durum Göstergesi | LOW / PASS / HIGH |
| Alarm Sistemi | Sesli ve Görsel Uyarı |
| Bileklik Uyumluluğu | Tek Telli Standart ESD Bileklik |
| Güç Beslemesi | 9V Pil |
| Adaptör Desteği | Opsiyonel AC Adaptör |
| Röle Çıkışı | Bulunmamaktadır |
| Cihaz Boyutları | 96 × 166 × 40 mm |
| Panel Boyutları | 400 × 300 × 20 mm |
| Ayarlanabilir Tutucu Mesafesi | >150 mm |
| Sol Ayakkabı Test Aralığı | 750KΩ – 35MΩ |
| Sağ Ayakkabı Test Aralığı | 750KΩ – 35MΩ |
| Bileklik Test Aralığı | 750KΩ – 10MΩ |
| Test Hassasiyeti | ±10% |
| Toplam Ağırlık | 6.5 Kg |
| Kullanım Alanı | EPA Alanları, Elektronik Üretim, Laboratuvar, Teknik Servis |
| Kalibrasyon | Yıllık Kalibrasyon Tavsiye Edilir |
| Kutu İçeriği | |
|---|---|
| Adet | Ürün |
| 1 Adet | Bakon BK698A Ana Kontrol Ünitesi |
| 1 Adet | ESD Topuk Bandı Test Paneli |
| 1 Adet | Güç Kaynağı (9V-1000mA) |
| 3 Takım | Tutucu Montaj Vidaları (M8 × 30 mm) |
| 2 Takım | Makine Sabit Vidaları (M3 × 15 mm) |
| 2 Adet | Tutucu Yükselme ve Düşme Kilitleme Düğmesi |
| 1 Adet | Kullanım Kılavuzu |
| 1 Adet | Garanti Belgesi |
| 1 Adet | Ürün Sertifikası |
| 1 Adet | Teknik Servis Formu |
Bakon BK698A, ESD korumalı çalışma alanlarında personel topraklama kontrolünü hızlı ve güvenilir şekilde gerçekleştirmek için geliştirilmiş profesyonel ESD bileklik ve topuk bandı test cihazıdır. Sol ayakkabı, sağ ayakkabı ve bileklik testlerini tek işlemde kontrol ederek üretim, laboratuvar ve teknik servis alanlarında güvenli ESD süreçlerini destekler.
| Uygulama Alanı | Kullanım Açıklaması |
|---|---|
| Elektronik Üretim Tesisleri | Üretim hattına giriş yapan personelin ESD bileklik ve topuk bandı uygunluğunu kontrol etmek için kullanılır. |
| PCB ve SMT Montaj Hatları | Hassas elektronik bileşenlerle çalışılan alanlarda personel topraklama güvenliğini doğrulamaya yardımcı olur. |
| EPA Alanları | Elektrostatik koruma alanlarına giriş öncesinde personel ESD ekipmanlarının uygunluğunu test etmek için uygundur. |
| Teknik Servis ve Onarım Alanları | Elektronik cihaz, kart ve modül onarımlarında çalışan personelin ESD güvenliğini kontrol eder. |
| Laboratuvarlar | Ar-Ge, test ve kalite kontrol çalışmalarında ESD güvenlik prosedürlerinin uygulanmasına destek olur. |
| Savunma ve Medikal Elektronik Üretimi | Yüksek hassasiyet gerektiren üretim ortamlarında personel kaynaklı elektrostatik riskleri azaltmaya yardımcı olur. |
| Otomotiv Elektroniği | Elektronik kontrol üniteleri, sensörler ve hassas devre üretim alanlarında güvenli çalışma sürecini destekler. |
| Turnike ve Geçiş Kontrol Sistemleri | ESD testi sonrası personel geçiş kontrol süreçlerinde kullanılabilecek profesyonel kontrol çözümü sunar. |
Satışını gerçekleştirdiğimiz tüm Bakon ürünleri, Bakon Türkiye resmi yetkili satış güvencesi altındadır.
Ürünler orijinal olup 3 yıl garanti kapsamındadır.
Teknik servis, hızlı yedek parça temini ve uzman destek hizmeti ile satış sonrası süreçlerde de güvenle yanınızdayız.
- ☑️Resmi yetkili satış güvencesi
- ☑️3 yıl garanti
- ☑️Hızlı yedek parça temini
-
Tipi Dosya Bilgisi
Bakon-698A-ESD-test-cihazi-perpaexpo .pdf Boyut257.94KB Yüklenme: 0 Bakon-BK698A-ESD-Bileklik-Test-Cih-Kalibrasyon-sertifika.pdf Boyut361.6KB Yüklenme: 0
